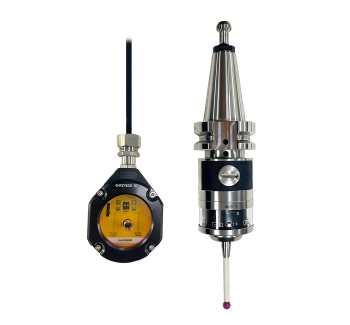

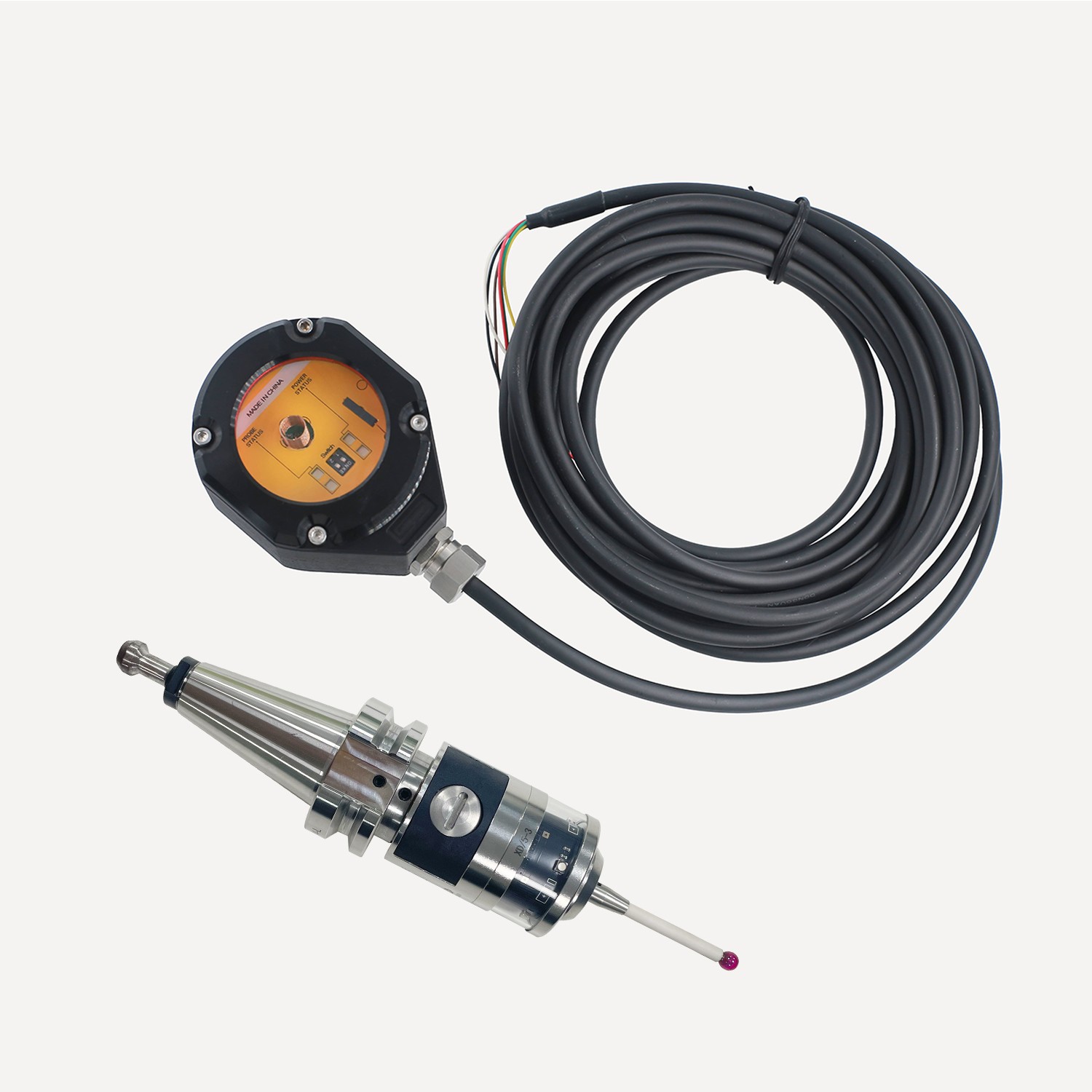

HRP40是一款面向加工中心的高精度無線觸發式測頭，采用2.4GHz 無線傳輸，重復精度可達 ±0.001mm，向機床數控系統提供測頭觸發，錯誤，測頭電壓低和脈沖四種SSR信號，測量系統工作狀態可視化，工作狀態可顯示在接收器的指示燈面板上，可實現自動分中、尋邊、序中測量與刀補修正，顯著提升效率與一致性。
功能簡述
1.測頭精度快速校準，自動分中/找正設定加工基準
2.適用于復雜型面或大尺寸工件3D曲面測量
3.監控特殊工序完成狀態，及時發現刀具磨損和人為操作誤差
4.加工完立即進行結果評判，避免工件在加工與檢測設備之間流轉
5.保證工件下機前尺寸精度，減少后期修模時間
6.提前脫機編程，不占用機床正常加工時間
7.配合自動化，增強無人生產的可靠性
8.靈活組合不同長度測針及測頭延長桿完成深腔檢測
9.可靈活調節測頭觸發力大小
10.采用獨立無線電通訊頻道避免干擾，使測量過程安全可靠
11.用于銑床，車床，磨床等設備。

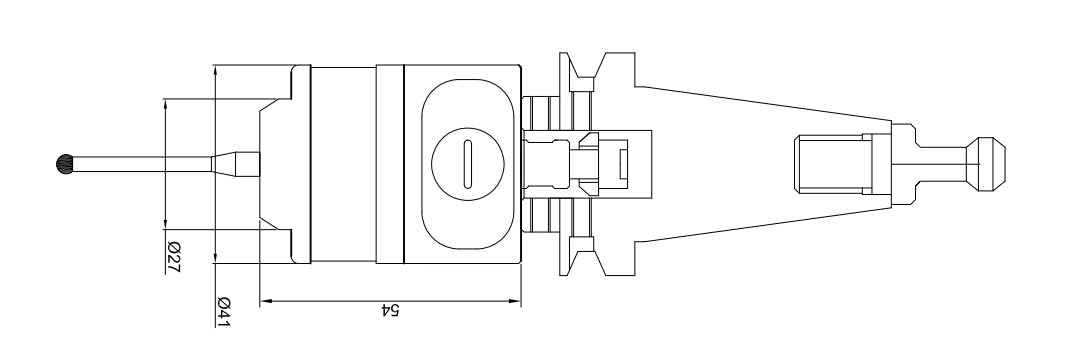

產品尺寸圖
宏程序軟件
適用范圍：宏程序測量軟件支持市場上大部分主統數控系統。宏程序安裝包內置在機床存儲器，通過程序間的靈活調用，可實現對工件一些簡單尺寸進行測量；搭配UG-PRO軟件使用，宏程序軟件包可以實現快速簡單的曲面尺寸測量及誤差計算。可根據需求，為客戶定制不同的測量解決方案。

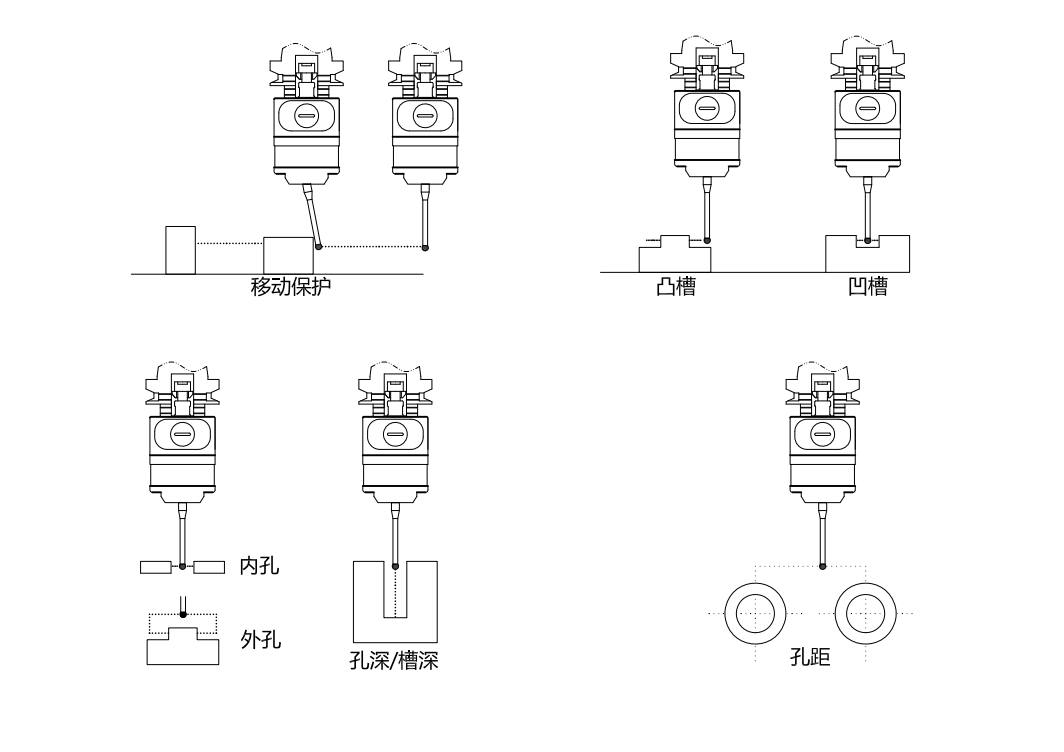

常用的工件測量功能
工件測量：
測頭移動保護 凸臺/凹槽測量 凸典/凹湘寬度測量
內角/外角測量 內孔/外圓測量 孔中心距測量
長、寬、高測量
